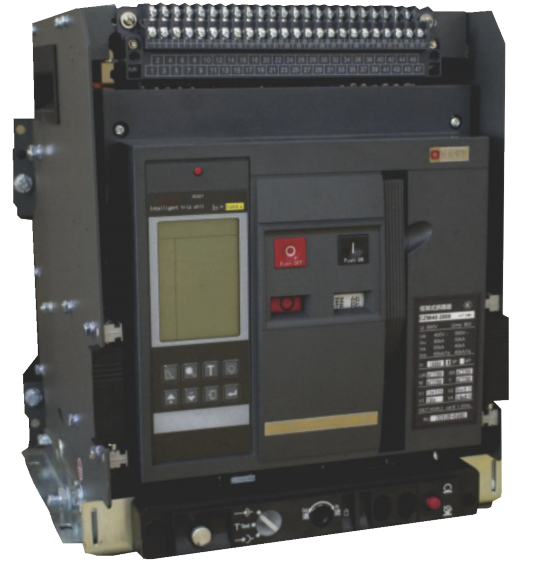

贵州断路器
具有全智能、高分断、零飞弧等特点；

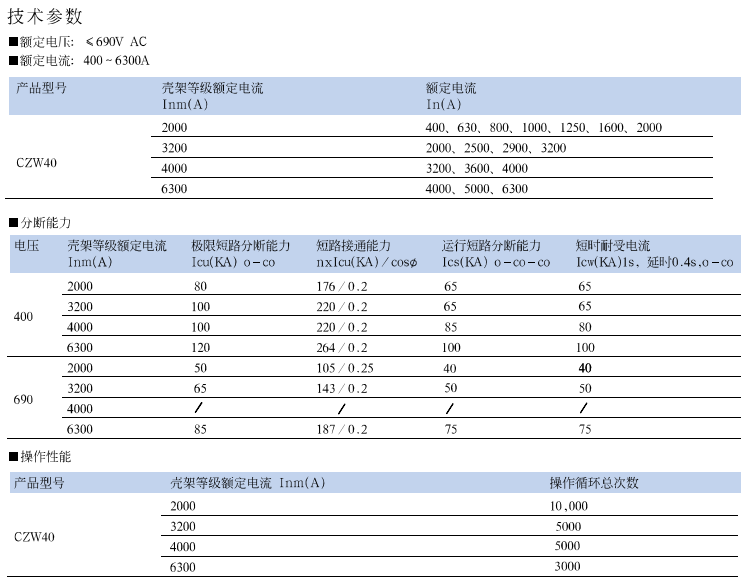

壳架额定电流400A~6300A、短路分断能力80~100kA；
具有三极和四极，抽屉式和固定式，可下进线安装；

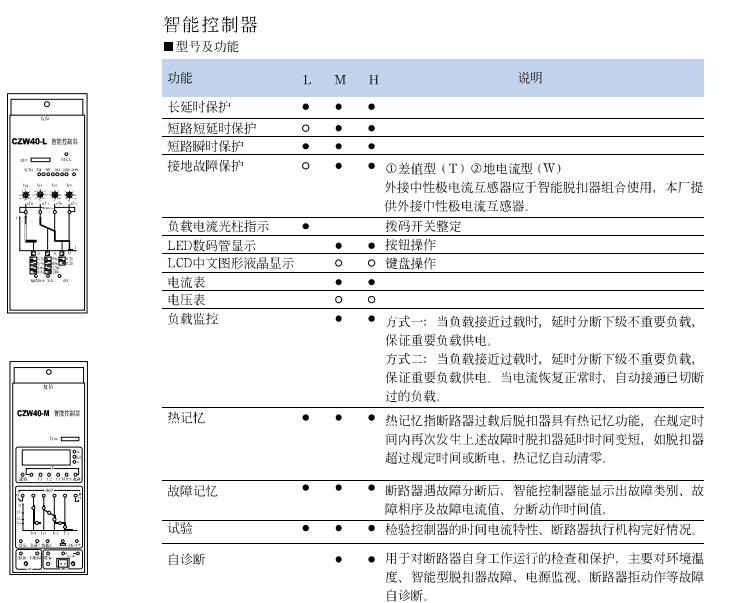

具有多种智能控制器，提供不同功能：智能化功能，显示功能。
整定功能，监控功能，故障记忆功能，可带通信接口，实现遥测，遥调，遥控，遥讯；
符合IEC60947-2,GB/T14048.2 等标准；

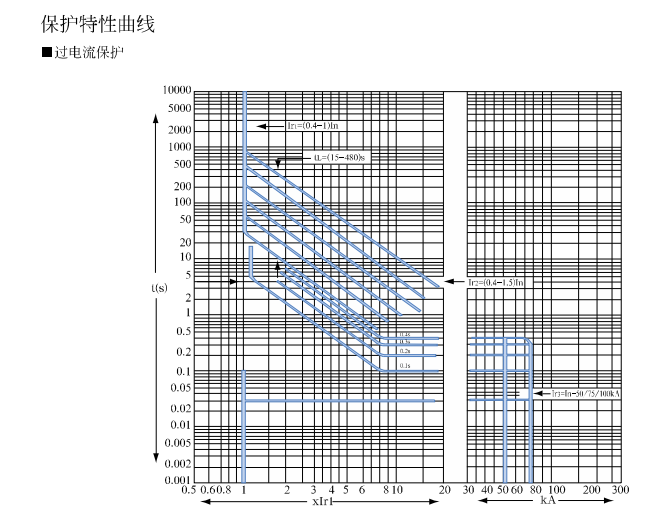

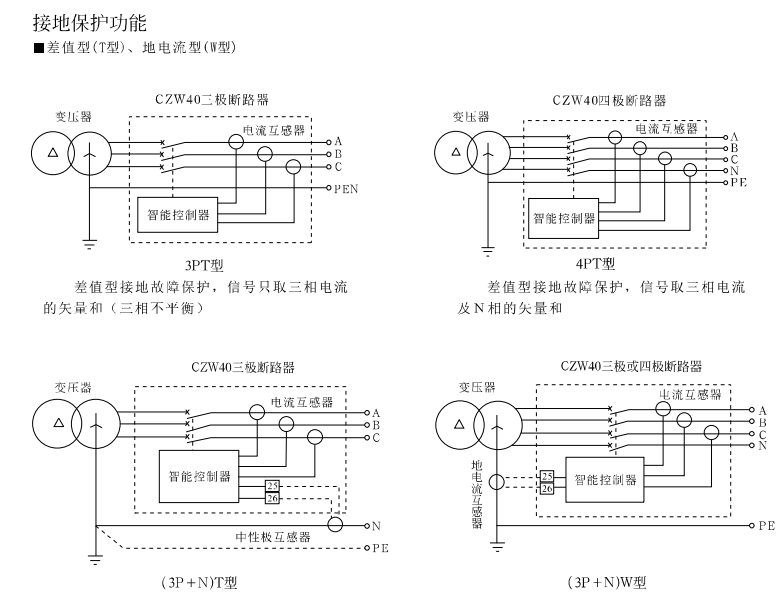

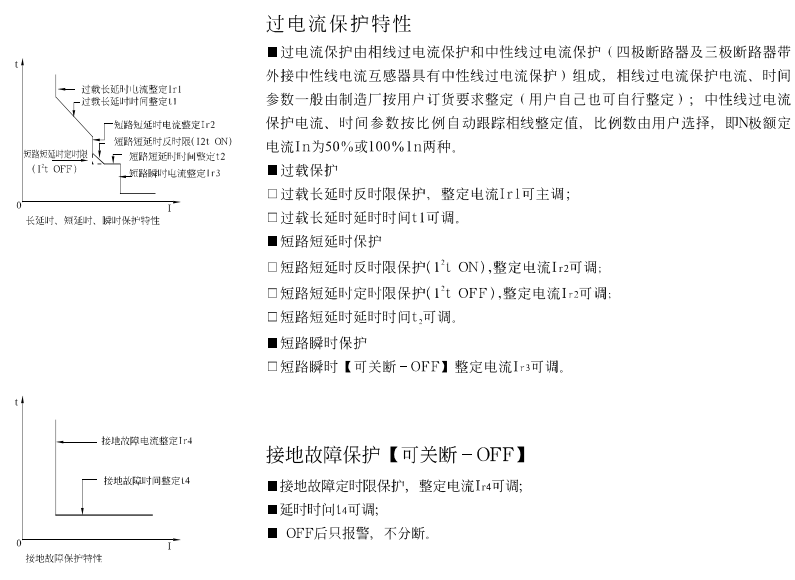

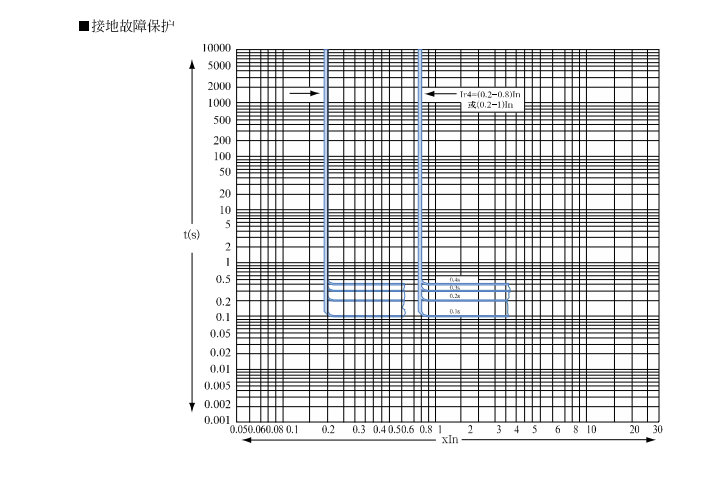

保护特性全，整定方便，精度高，具有瞬时，短延时，长延时，单相接地等保护特性。

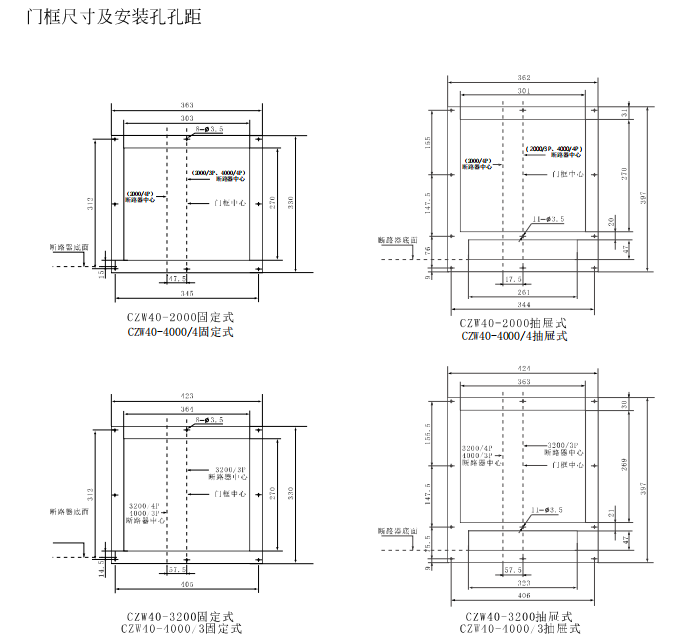

口防护等级：断路器安装在柜体小室内，且加装门框，防护等级达到IP40

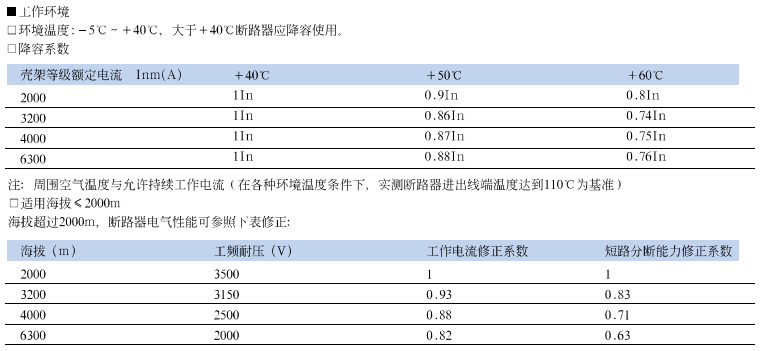

口抗湿热性：+40℃时，相对湿度≤50%，在较低温度下可以有较高的相对湿度，湿月的平均大相对湿度为90%，同时该月的平均
低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露，超过规定要求应与本公司协商。
口污染等级：Ⅲ
口使用类别：B类或A类
安装类别：额定工作电压690V及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别IV；辅助电路及控制电路安装类
别为Ⅲ。

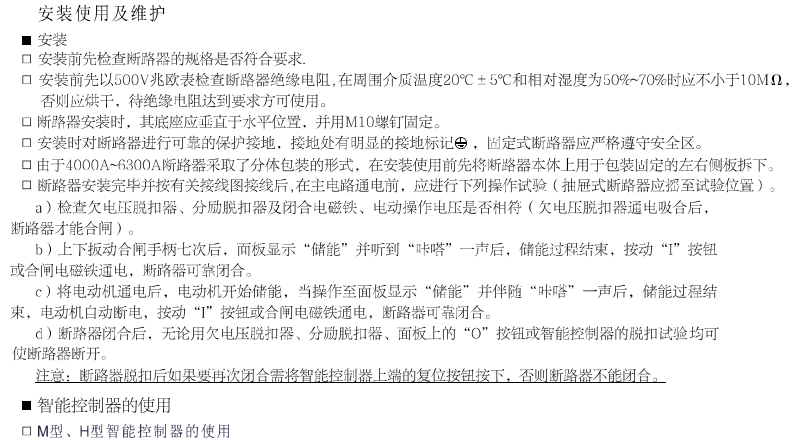

安装条件：
口断路器应安装在无爆炸危险和无导电尘埃，无足以腐蚀金属和破坏绝缘的地方；
口按本说明书要求安装、断路器的垂直倾斜度不超过5度（矿用断路器的倾斜度不超过15度）。

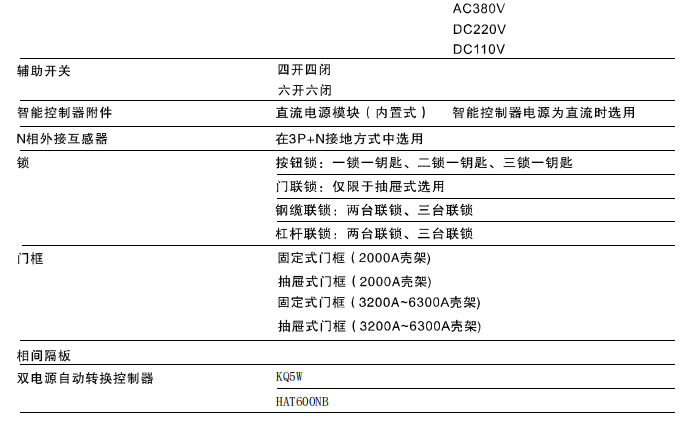

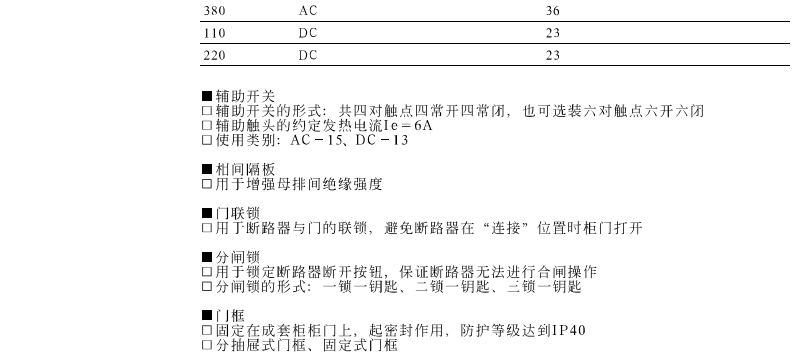

附件

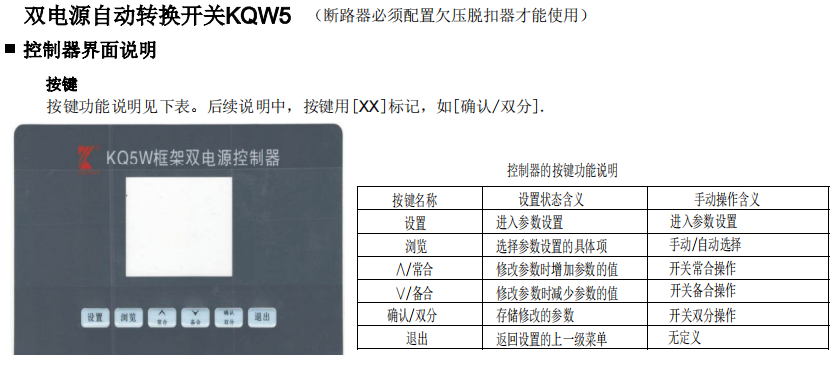

为了确保供电的连续性，某些电气系统需连接两套电源：
常用电源N
备用电源R，当常用电源N不工作时为系统供电。电源转换系统即在两套电源间切换，可由两台或三台断路器组成。
钢缆联锁
口使用钢缆联锁的两台断路器可以叠装，也可以水平平行安装。
口要求：
每台断路器的右侧需加装适配卡具钢缆用适配卡具紧固。
口固定板问的大距离（垂直或水平）：2，000mm

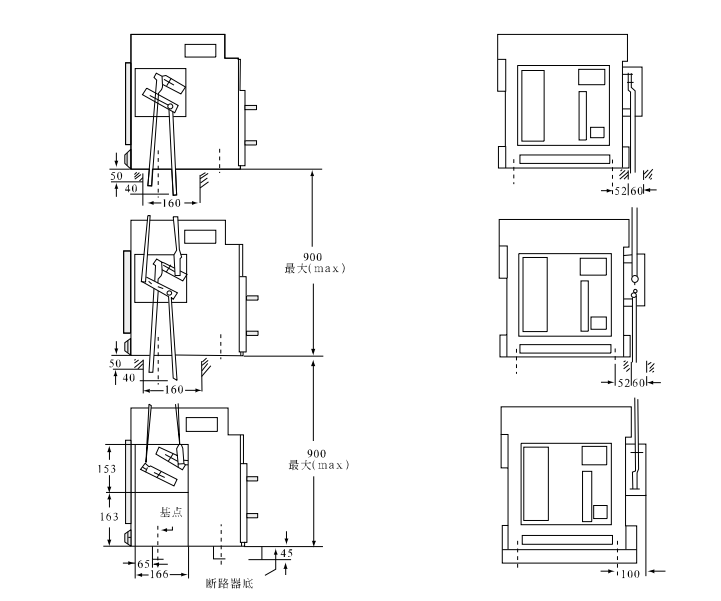

断路器通过杠杆联锁
口通过杠杆联锁的两台或三台断路器必须叠装。
要求：
每台断路器的右侧需加装适配卡具，连接连杆用适配卡具紧固。
口固定板间的大垂直间距为：900mm

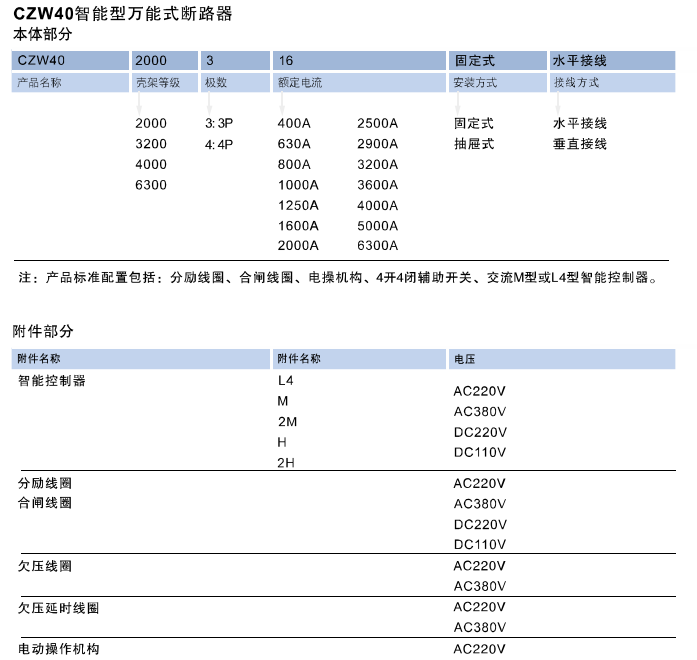

CZW40联锁的设备可为固定式或抽屉式、三极或四极，不同规格或尺寸，

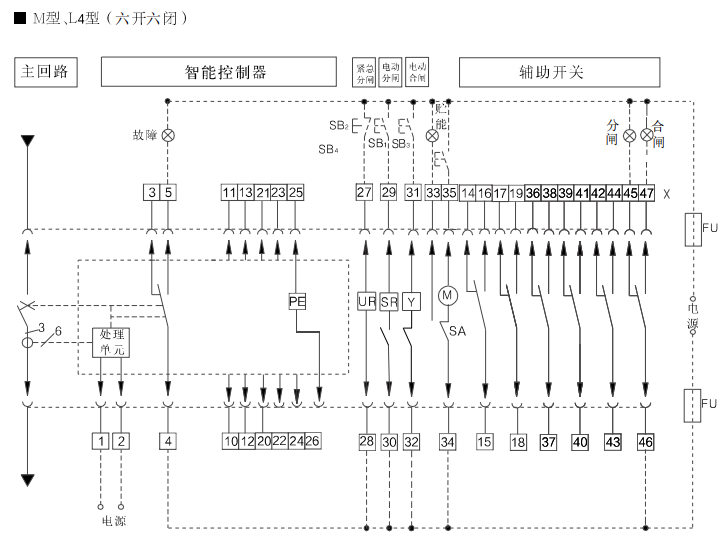

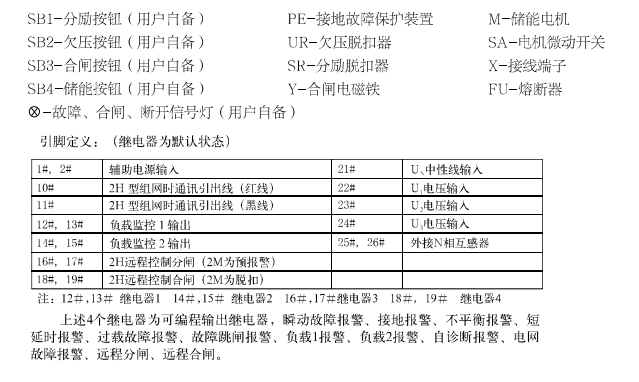

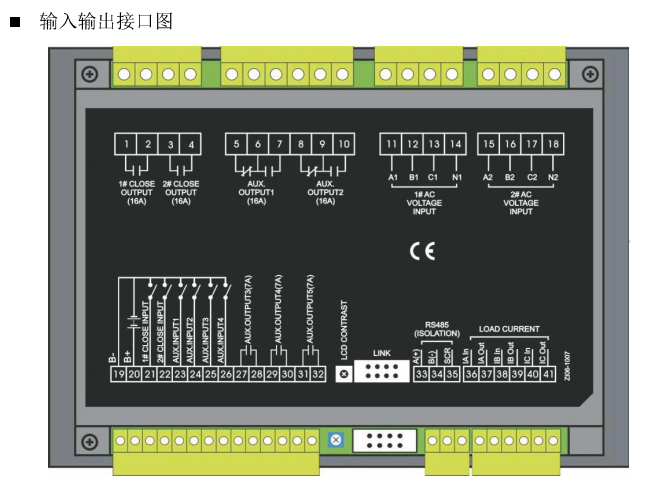

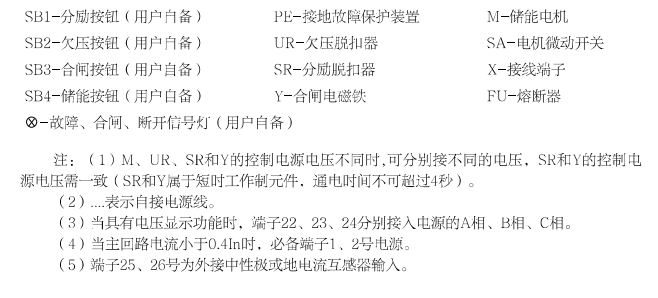

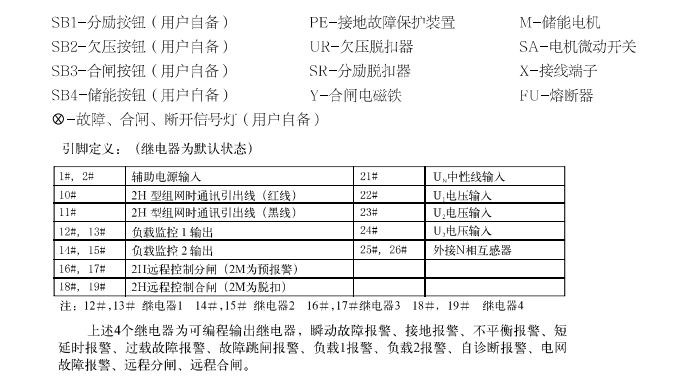

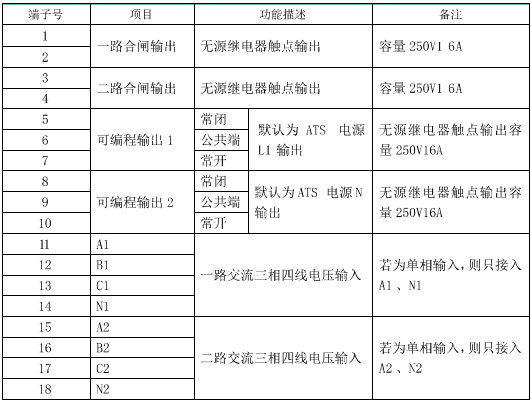

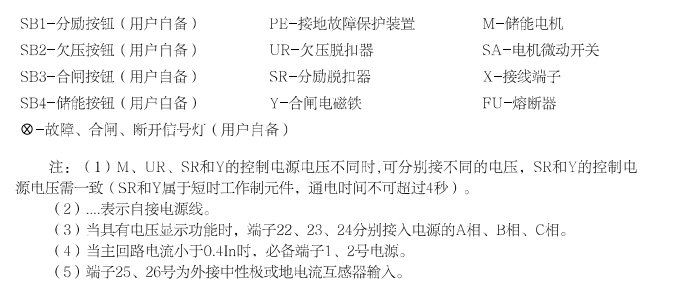

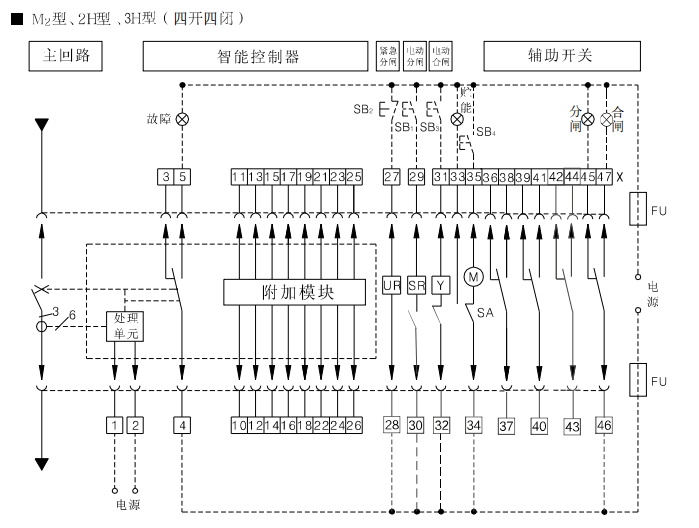

控制器与断路器的二次接线
电流值不小于已经设定整定值。

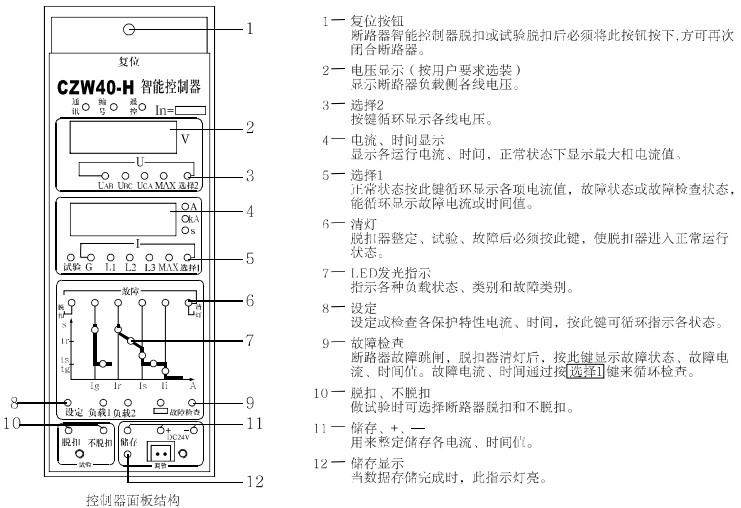

③根据是否分断断路器的试验要求，按脱扣或不脱扣键，这时“试验”指示灯亮，在延时结束后，显示屏显示脱扣延时时间（按|选择|键可以观察设定的的试验脱扣电流）。
④按清灯键，控制器返回工作运行状态。如果试验时按了脱扣键，此时还应按面板顶部的复位键。
注意：在做某项试验时，如果该项的整定值已经是是值域的大值，而试验要求的电流大于该值，可以按设定键到参数范围更宽的项目上设定试验电流。例如，设控制器的In=2000A，I=2000A，T,=30s，Is=10KA。如果要做试验电流为5000A的长延时试验，则应当连续按|设定|键，直到显示屏显示Is的整定值时
再按-键把显示电流值调整到5000A，然后根据试验要求按脱扣或不脱扣键。
口电流表功能
在控制器正常工作的情况下，控制器显示大相电路值。例如L1指示灯亮，同时MAX指示灯亮，表示A相电流大。连续按|选择]键，则显示屏循环显示A、B、C、接地相、N相（可选）和三相大值，同时L1、L2、La、G、G闪烁和MAX指示灯循环点亮。如果控制器进入延时控制状态则所有的按键被锁住，此时选择无效；如果控制器仅处于报警状态，则可以执行选择功能。
口电压表功能（可选）
在控制器正常工作的情况下，控制器显示大线电压值。按|选择可循环显示三相线电压、三相相电压（N灯亮）及系统频率（Hz灯亮）。

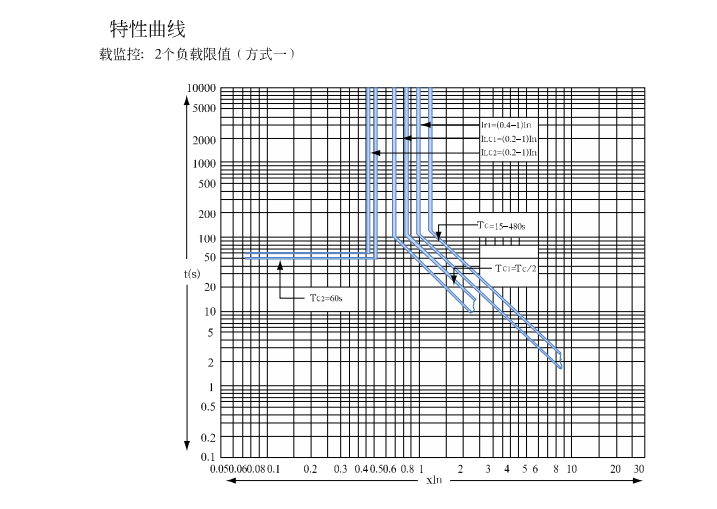

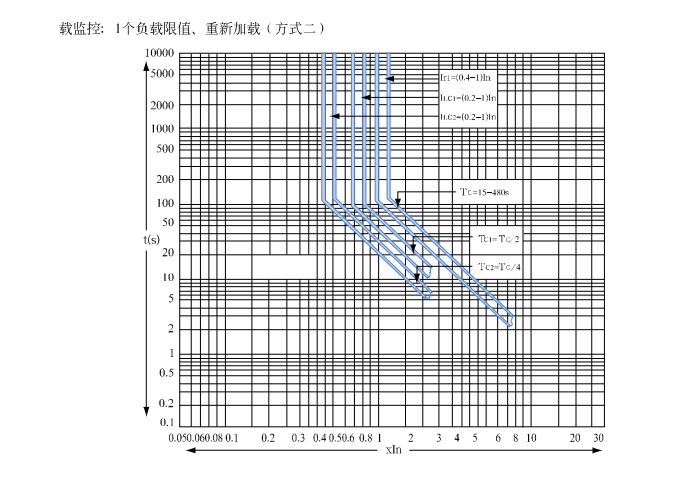

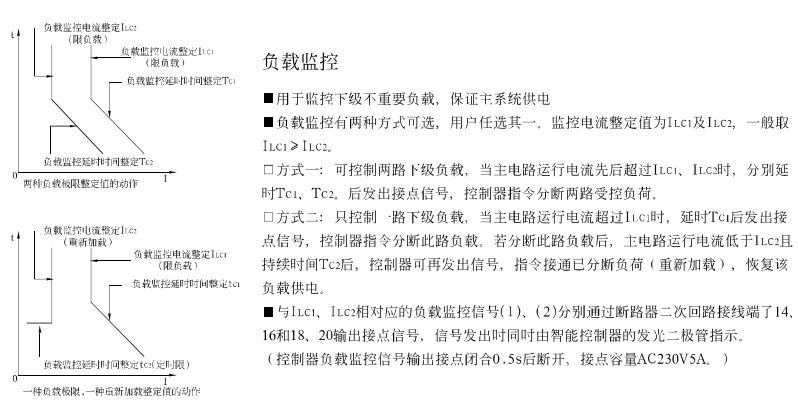

口负载监控
按|设定键，负载指示灯1亮，显示负载电流出厂整定值Ir，按键，每按一次，电流以2%递减，直到按至所需要电流I为止，按储存键保存。
再按|设定|键，负载指示灯2亮，显示负载电流出厂整定值Ir，按键，每按一次，电流以2%递减，直到按至所需要电流ILc为止，按|储存|键保存。
口设定检查
控制器|清灯后，在无故障情况下，连续按到设定键，循环指示各种状态和对应的设定电流和时问值。检查后按一下|清灯键，使控制器进入工作状态。如果1分钟内不按清灯键，控制器自动进入工作状态。
口电网运行电流和电压检查及故障检查
1）控制器清灯后，在无故障情况下，连续按|选择]键，循环指示各相运行电流值和接地电流值，正常显示大相电流，连续按|选择2键，循环指示各线电压，正常显示大线电压。
2）控制器清灯后，按一下[故障检查键，则显示上一次故障状态和故障电流，试验或故障脱扣后，按选择]键可循环指示试验或故障的电流或时间值。试验状态不记忆。
口复位
1）在有负载电流的情况下，断路器合闸前必须先按一下控制器清灯键，使控制器进入正常运行状态。
然后再按一下|复位按钮，方可闭合断路器。
2）控制器每次试验或故障脱扣后，必须先按控制器的[清灯]键，再按一下[复位按钮，方可再次试验或进入。
口控制器的编号整定

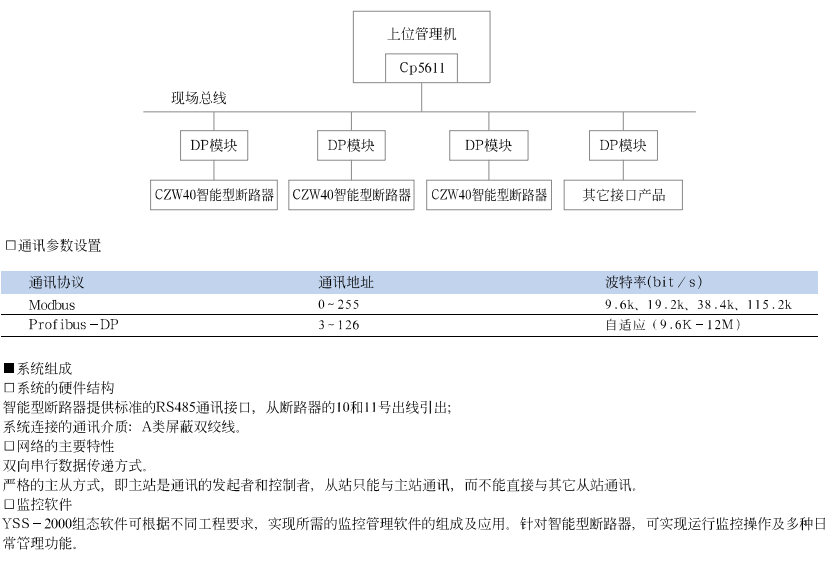

当控制器具有通讯功能时，需对其进行编号整定，使其能在上位机上进行登录。编号整定范围是1~256，先按|清灯|键一次，再按|设定|键，直到编号灯亮，根据需要按键，整定到所需的编号，然后按|储存|键直至储存灯亮结束。
维护
口在使用过程中各个转动部分应定期注入润滑油。
口应定期清刷灰尘，以保持断路器绝缘良好。
口应定期检查触头系统，特别在每次短路分断后。
检查内容：
a）灭弧罩
b）触头（触头接触是否良好）
c）连接部位的紧固
d）软联结
口经维护达到电年限，需更换灭弧罩和触头。
口不经维护达到机械年限，需更换电动机储能机构、主触头、操作机构。

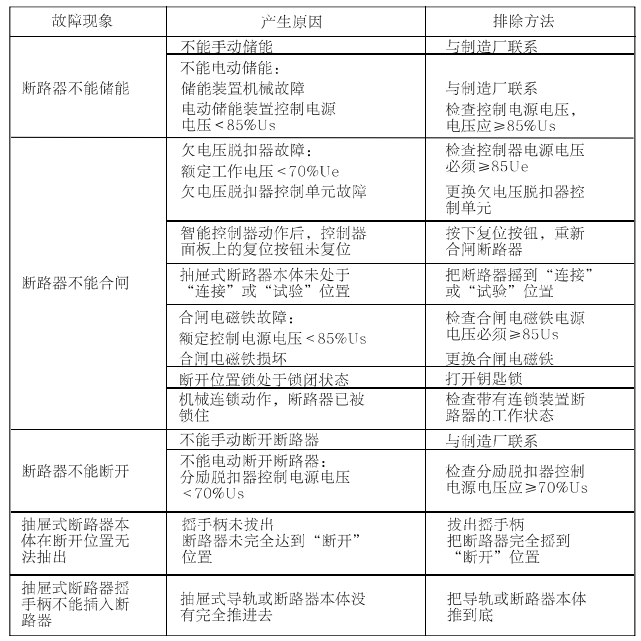

口常见故障及排除方法
